Обзор блока питания AeroCool Hero на 575 Вт
В этом году компания AeroCool Advanced Technologies (AAT) порадовала российских покупателей компьютерных компонентов выпуском «патриотичной» серии блоков питания AeroCool Hero. Рассматриваемый сегодня БП AeroCool Hero 575W является «младшим» представителем серии, в которую, помимо него, также входят модели Hero 675W и Hero 775W.
Эксклюзивность линейки AeroCool Hero, выпускаемой исключительно для российского рынка, подчеркивается стилизацией оформления упаковки, корпуса и кабелей питания под цвета российского флага. Ради справедливости нужно отметить, что ранее различные производители электроники уже прибегали к подобному ходу – несколько лет тому назад, например, одна из компаний стилизовала под российский флаг всю печатную плату одной из своих материнских плат. Однако с блоками питания такого эксперимента до сих пор никто не производил. То же самое можно сказать в отношении заявленных мощностей БП в формате «Hero x75W». Скорее всего, на месте 75-ваттного суффикса с одинаковым успехом могло бы красоваться и «80», и «50», и что-то другое, но зато теперь серия Hero точно не сольется с множеством других моделей, чьи паспортные показатели мощности заканчиваются нулем.
Для всех трех моделей БП линейки AeroCool Hero характерно наличие сертификата 80 PLUS Bronze, гарантирующего КПД не менее 85% при половинной нагрузке и не менее 81% при 20% и полной нагрузке. Все модели выполнены по схеме с единой мощной шиной 12 В и поддерживают новейшие режимы энергосбережения Intel, включая C6 (Zero Load, работа при отключенной видеокарте) и C7. Все БП AeroCool Hero оснащены системой встроенных кабелей и системой охлаждения на базе 120-мм вентилятора с интеллектуальным управлением скоростью вращения в зависимости от нагрузки.
Дизайн розничной упаковки AeroCool Hero 575W оформлен в виде сочетания древних российских традиционных символов с современными. На фоне панорамы с храмом красуется силуэт богатыря на коне, а название блока питания вплетено в триколор российского флага. На лицевой стороне коробки также присутствует значок сертификата 80 PLUS Bronze, а вся ключевая информация о данной модели, включая количество и типы разъёмов, рабочие характеристики и поддерживаемые технологии, вынесена на боковые и тыльную стороны.
Но это только начало: после открытия упаковки выясняется, что тема российского флага раскрыта ещё больше в оформлении самого БП, а также всех без исключения питающих кабелей. Не удивительно, если кому-то в случае с AeroCool Hero 575W захочется проложить кабели питания на виду, вопреки логичной необходимости сборки в жгуты ради улучшения вентиляции корпуса.
Комплектация блока питания AeroCool Hero 575W стандартна для моделей массовых серий: кроме собственно БП в коробке нашёлся кабель питания, крепёж и инструкция безопасности.
Блок питания AeroCool Hero 575W собран в корпусе из прочной холоднокатаной стали, габариты лишь немного превышают размер используемого 120-мм вентилятора. Корпус покрыт стойкой к царапинам краской объёмного напыления с шероховатой поверхностью. Воздух, нагнетаемый вентилятором внутрь БП, выводится через внешнюю стенку блока питания, покрытую отверстиями «сотовой» формы.
Здесь же, на внешней стенке, рядом с выключателем питания и разъёмом под силовой кабель, у AeroCool Hero 575W наклеен стикер с указанием диапазона рабочих напряжений силовой сети переменного тока: от 200 В до 240 В.
В то же время, Капитан Очевидность напоминает, что для получения любого сертификата семейства 80 PLUS, включая Bronze, обязательным требованием является тестовый прогон сертифицируемого БП под двумя напряжениями питания, 115 В и 230 В, при этом особо подчёркивается, что перевыпуск OEM-модели под другим брендом влечёт за собой обязательное повторное тестирование. Подвох в том, что многие модели, отлично справляющиеся с тестами 230 В, очень часто совсем чуть-чуть не вытягивают по процентам на очередной уровень сертификата при напряжении 115 В, особенно при малой нагрузке 20%.
С потребительской точки зрения, раз уж AeroCool Hero выпускается исключительно для России, какая разница, что будет с этим БП в сетях 110 В, лишь бы подтверждалось соответствие 80 PLUS Bronze под наши сети, без разницы, легче это или сложнее.
Комплект встроенных кабелей полностью соответствует назначению 575-Вт модели в качестве блока питания для настольного ПК с одной видеокартой: здесь есть 24(20+4)-контактный разъём питания системной платы, 8(4+4)-контактными разъём питания процессора, два 8(6+2)-контактных разъёма PCIe для видеокарт, 5 разъёмов SATA, три 4-контактных типа IDE/PATA и один FDD.
Основные кабели имеют длину порядка 500-550 мм, некоторые разъёмы под периферию удлиняют кабели ещё на 150-300 мм. Для стандартных корпусов ATX / MicroATX, как показывает практика, этого более чем достаточно.
Ниже приведены характеристики рассматриваемого сегодня блока питания, взятые с сайта производителя:
Краткие характеристики БП AeroCool Hero 575W
Паспортная мощность
575 Вт
Сертификация производительности
80 PLUS Bronze (для сетей 220 В)
Соответствие спецификациям
ATX12V Ver.2.4, EPS12V v.2.92
Питающее напряжение
200-240 В, 47-53 Гц
Выходное напряжение, канал +3,3 В
До 20 А
Выходное напряжение, канал +5 В
До 20 А
Выходное напряжение, канал +12 В
До 42 А, 504 Вт
Выходное напряжение, канал –12 В
0,4 А, 4,8 Вт
Выходное напряжение, канал +5Vsb
2,5 А, 12,5 Вт
Максимальная комбинированная мощность каналов +3,3 В и +5 В
До 130 Вт
Меры защиты
OVP, UVP, OPP, SCP, SIP
Сертификаты безопасности и электромагнитной совместимости
CE, TUV
Наработка на отказ (MTBF)
120.000 часов
Габариты
150x86x140 мм
Снятие кожуха БП AeroCool Hero 575W даёт возможность поближе ознакомиться с компонентами электронной схемы.
В устройстве применён 120-мм вентилятор PY-1225L12S компании Poweryear с 9-лопастной крыльчаткой молочно-белого цвета. Компания AeroCool любит эту модель вентилятора и с успехом применяет её в разных сериях с различным цветом лопастей. Вентилятор оснащён подшипником скольжения, рабочее напряжение составляет 12 В при токе 0,2 А. Дополнительная накладка из прозрачного пластика, закрывающая часть поверхности вентилятора, помогает формировать оптимальные воздушные потоки внутри блока питания для лучшего охлаждения элементов схемы.
Монтаж электронных компонентов БП AeroCool Hero 575W выполнен на единой печатной плате с дополнительным охлаждением лёгкими алюминиевыми радиаторами. Первичное преобразование производится по однотактной схеме, вторичное преобразование производится одним общим каналом. Большая электролитическая «банка» во входных цепях имеет ёмкость 200 мкФ с рабочим напряжением 400 В. Незначительное число не распаянных отверстий указывает, что печатная плата изначально создавалась под блоки питания этого класса, а наличие дополнительных отверстий в зоне формирования кабельного жгута подсказывает, что на базе этой же печатной платы также производятся более мощные модели с дополнительными разъёмами PCIe.
Для блока питания AeroCool Hero 575W заявлены все необходимые меры защиты: от повышенного напряжения, (OVP), от пониженного напряжения (UVP), от перегрузки по мощности (OPP), от короткого замыкания (SCP) и от перепадов напряжения (SIP).
В домашних условиях без специального оборудования можно проверить такой ключевой параметр блока питания, как соответствие рабочих напряжений стандарту ATX (±5% отклонение от номинала) при различных уровнях потребляемой мощности. Изменять мощность нагрузки в достаточно широких пределах можно с помощью подключения дополнительного оборудования, а также разгона процессора и видеокарты, проконтролировать общую потребляемую мощность можно обычным ваттметром. В данном случае для разгона использовались аппаратные настройки системы, с её же помощью снимались показания напряжений по разным каналам, а дополнительная нагрузка обеспечивалась программой FurMark.
По результатам тестирования, проведённого по четырём рабочим точкам нагрузки, была составлена таблица. Полученные данные не претендуют на высокую точность, однако вполне позволяют оценить «профпригодность» AeroCool Hero 575W по вполне допустимым отклонениям напряжений.

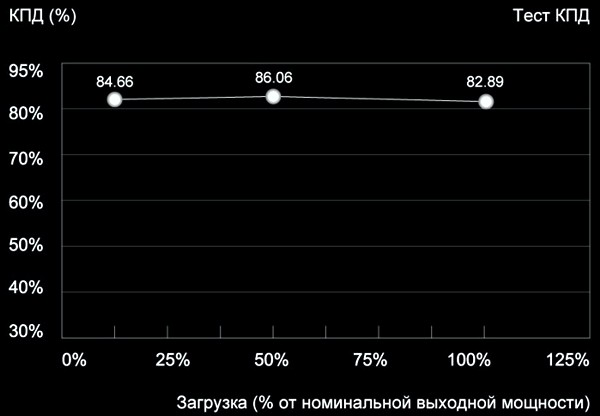

В заключение – табличка с сайта AeroCool о результатах тестирования блока питания Hero 575W.
Резюмируя итоги обзора, можно сказать, что блок питания AeroCool Hero 575W конструктивно представляет собой модель уровня «лучше, чем в комплекте с корпусом», но всё же с бюджетной схемотехникой, хотя и с достаточно высоким КПД уровня 80 PLUS Bronze. Вряд ли уместно рекомендовать такой блок питания для оверклокерских целей и других экспериментов (как и любой другой без нормальной коррекции коэффициента мощности PFC), однако для установки в домашней ПК без флагманских процессоров и видеокарт – вполне подходящий вариант, как по цене, так и по возможностям.
Не исключено, что благодаря необычному дизайну, AeroCool Hero 575W могут оценить российские моддеры: корпус и кабельная оплётка, оформленные в соответствующих цветах, этому способствуют.
